【小水力発電機器】 開放型振子式下掛け水車

開放型振子式下掛け水車特許4902809号

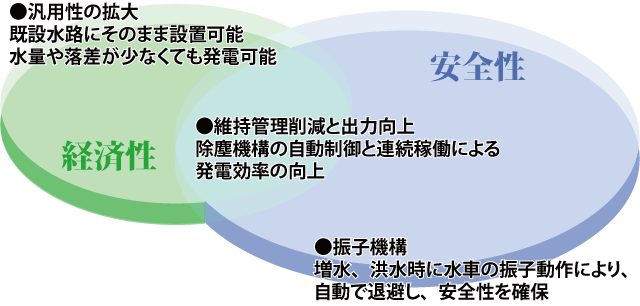

安全性と経済性を両立

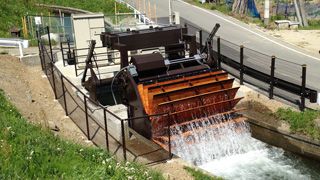

韮崎市徳島堰 2015年4月~
最大発電量: 16 kW/h(1号機)
最大発電量: 22 kW/h(2/3号機)
水車径: φ3.0 m

特徴

特徴

動作概要

発電位置

発電位置

バイパス水路を必要とせず、既設水路に設置できます。
水路の水は、水車バケットにより、せき止められるため、発電に必要な落差を確保できます。
水路を流れるゴミは、除塵機のスクリーンで捕捉され、レーキの動作で水路バケットの底に一時的に貯留されます。

退避位置

退避位置

水車とウエイトは、バランスが取れているため、少ない力でも油圧シリンダで振子動作が可能です。
増水や洪水時は、フロートセンサによって、油圧制御が切り替わり、水車を上昇させます。
水路バケットの底部のゴミは、水車が上昇するとともに流下されます。
レーキ動作および水車の振子動作は、自動制御により一定の時間間隔で実行されます。

連動制御タイプ

動作シーケンス連動制御では、安全性を確保するため、上流の設備に何らかの異常が発生したときは、下流側の設備も水車を上昇し、水路を開放します。

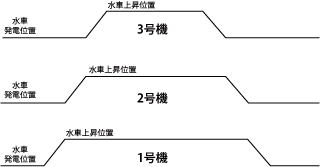

ゴミ流下の除塵動作も下流側の水車から上昇し、上流側の水車から発電位置へ下降します。
